Remplissage flacon formol

TISSUE FILLING EASY : La solution idéale pour résoudre les problèmes liés à l’utilisation du formol dans les blocs opératoires



TISSUE FILLING EASY : La solution idéale pour résoudre les problèmes liés à l’utilisation du formol dans les blocs opératoires



SECURITE – TRACABILITE – SIMPLICITE



Le TISSUE FILLING SYSTEM EASY répond à la nécessité des blocs opératoires de remplir avec du formol 10%, les seaux contenant les pièces opératoires, en toute sécurité pour le personnel, avant transfert vers le laboratoire d’anatomie pathologique.



Avec le TISSUE FILLING SYSTEM EASY, vous pouvez remplir automatiquement des seaux proposés en 4 tailles différentes (500, 1000, 3000 et 5000 ml) sans que l’opérateur soit en contact avec les vapeurs de formol, produit CMR, classé cancérigène. Il suffit de positionner le seau avec l’échantillon dans l’enceinte ventilée, de fermer la porte et le remplissage commence automatiquement en fonction du poids de l’échantillon.

Ensuite, une étiquette est imprimée, indiquant l’heure et la date du début de la fixation, le poids de l’échantillon et le numéro de lot du formol utilisé. L’étiquette est ensuite collée sur le couvercle au niveau de l’orifice utilisée pour le remplissage.

ENCEINTE DE REMPLISSAGE VENTILEE DU TISSUE FILLING EASY

  1. Identification du seau
  2. Remplissage automtique du seau avec du formol en fonction du poids de l'échantillon
  3. Impression d'une étiquette indiquant la date et l'heure exactes du début de la fixation, le poids de l'échantillon et le numéro de lot du formol utilisé.



SCEAUX POUR LE TISSUE FILLING EASY

Le Tissue Filling Easy fonctionne avec tailles de seaux.

  • 500 ml
  • 1000 ml
  • 3000 ml
  • 5000 ml

livrés avec couvercle et sérigraphiés

Parfaitement étanches après fermeture

Réutilisables pour le stockage en attente d'éventuelle recoupe au laboratoire d'anatomie pathologique





FICHE TECHNIQUE TISSUE FILLING EASY KALTEK



Poste de distribution du formol ventilé Filtré standard MONMOUTH

Pour un environnement de travail sécurisé.

Poste de distribution du formol ventilé et filtré utilisant un filtre charbon large capacité pour garantir qu’aucune vapeur ne revienne dans la pièce. Les filtres sont très simples à changer.

Caractéristiques :

Panneau de contrôle

Enceinte transparente pour une meilleure visibilité de la zone de travail.

Accès pratique au placard bas avec porte battante en option

Vitre frontale sur charnières

Eclairage de la zone de travail par tube fluorescent 18 W.

Conformité aux standards pour la filtration et confinement :

Le poste de distribution du formol CIRCULAIRE répond aux standards principaux les plus reconnus dans le monde.

Description et Utilisation :

Le poste de distribution de formol CIRCULAIRE™ est un produit de haute qualité, fabriqué uniquement avec des matériaux, composants et ventilateur de grande qualité.

L’enceinte du ventilateur est fabriquée en acier recouvert d’Epoxy avec un revêtement résistant aux acides. L’enceinte de travail est en acrylique transparente, UV stable, résistant aux produits chimiques et facile à nettoyer.

L’enceinte est montée sur un placard en acier recouvert d’Epoxy avec un revêtement résistant aux acides et des pieds réglables pour la mise à niveau.

L’enceinte de travail est équipée d’un plateau en acier inoxydable et d’un robinet couplé à une pompe située dans le placard bas, via un tuyau.

Le placard bas est équipé d’un bac de rétention en inox pouvant recevoir un bidon de 25 litres et la pompe formol. La pompe formol est activée par une pédale. La vitesse du flux d’air au niveau de l’ouverture en façade est > à 0.5 m/s et peut ajustée manuellement.

Filtration :

Pré-filtration : Elimine 92% des particules > à 5?m

Filtration Charbon spécial formol : 14 kg, 600x400x115 mm

Le filtre doit être remplacé au moins 1 fois par an ou plus selon l’utilisation et les conditions ambiantes.

Option : sonde de saturation du filtre avec alarme

Dimensions Ext : L 650 x P 600 x H 1982 mm

Dimensions enceinte de travail : L 600 x P 600 x H 760 mm

Ouverture en façade : L 590 x H 300 mm

Niveau sonore : < 57dBA

Vitesse flux d’air frontal : > 0.5 m/s. 320 m3/h

Electricité : 2 x 240 V. 50 Hz. Consommation : 400 Watts

Options proposées :

Robinet eau en option

Placard bas ventilé en option avec porte battante

Pédale de commande pour distribution du formol

Double Prise électrique



FICHE TECHNIQUE POSTE DISTRIBUTION FORMOL VENTILE FILTRE MONMOUTH



POSTE DE DISTRIBUTION DE FORMOL 4% pour le remplissage des flacons de formol

Hotte FORMAHOOD  1000 AVEC CAISSON FILTRANT



POSTE DE DISTRIBUTION DE FORMOL CONFINE

Equipé d'un système de ventilation frontale, le poste de distribution de formol 4% tamponné FORMAHOOD, en acier inoxydable, garantit  un air pur et un travail en toute sécurité. Ce poste permet de purifier l'air contaminé par le formol lors des phases de transfert des échantillons ou de remplissage des flacons.

Ces vapeurs nocives sont aspirées vers le fond à travers une plaque perforée en inox,  par l'intermédiaire d'un ventilateur intégré ou externe proposé en option. L'option filtration est également proposée si l'environnement le nécessite.

Ces  hottes sont équipées d’un piquage de raccordement pour être connectées sur une évacuation externe.



Les postes de distribution du formol FORMAHOOD sont proposées dans différentes configurations :

FORMAHOOD A POSER SUR PAILLASSE

FORMAHOOD  PI AVEC PIETEMENTS

FORMAHOOD PLV  AVEC PLACARDS BAS VENTILES



Les dimensions standard proposées sont les suivantes (LxPxH mm) :

FORMAHOOD A POSER SUR PAILLASSE

600x700x900, 800x700x900, 1000x700x900, 1200x700x900

FORMAHOOD  PI AVEC PIETEMENTS ET FORMAHOOD PLV AVEC PLACARD(S) BAS VENTILE(S)

600x700x1800, 800x700x1800, 1000x700x1800, 1200x700x1800,

Nous proposons également des modèles sur mesures afin de s'adapter à vos contraintes.



Option Ventilation :

Le ventilateur adapté en fonction du modèle choisit est également proposé en option par TECHINTERLAB. Le ventilateur peut être intégré dans le poste ou externe.



Option Filtration :

Au travers d’un filtre formol, à commander séparément et à remplacer régulièrement, en fonction du taux d’utilisation et des conditions de travail. Alarme visuelle et sonore de saturation du filtre en option. Prévoir 2 filtres en recyclage et 1 seul filtre si rejet vers l'extérieur.



Option Pompe de distribution du formol :

Nous proposons en option un système de distribution du formol comprenant un robinet col de cygne sur le plateau de travail et une pompe spécial formol avec pédale de commande.



Caractéristiques FORMAHOOD  STANDARD  A POSER SUR PAILLASSE

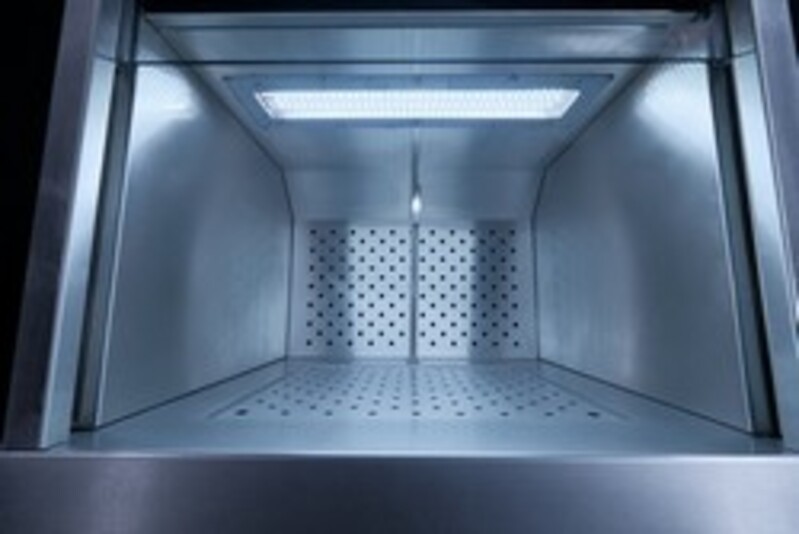

Plateau de travail :

Confinement complète de la zone de travail type hotte

Structure, plénum frontal entièrement en acier inoxydable AISI 304

Plateau de travail perforé sur une cuve type bac de rétention en cas de débordement éventuel.

1 étagère dans l'enceinte de travail pour recevoir le bidon de formol

1 prise protégée IP 65 sur le plénum frontal, 1 éclairage par néon de 30W, Interrupteur  M/A.

Ventilation frontale arrière par plénum perforé sur toute la largeur de la hotte avec variateur de vitesse

1 Piquage de raccordement Diamètre 250 mm pour reliée la hotte sur une évacuation externe

Ventilation requise :

0.5 m:s au niveau de l'ouverture frontale.



Caractéristiques FORMAHOOD PI et PLV STANDARD

Plateau de travail :

Confinement complète de la zone de travail type hotte

Structure, plan de travail et plénum frontal entièrement en acier inoxydable AISI 304

Plateau de travail perforé sur une cuve raccordée sur un bidon de récupération en cas de débordement éventuel.

1 étagère dans l'enceinte de travail pour recevoir le bidon de formol

1 prise protégée IP 65 sur le plénum frontal, 1 éclairage par néon de 30W, Interrupteur  M/A.

Ventilation frontale arrière par plenum perforé sur toute la largeur de la hotte avec variateur de vitesse

1 Piquage de raccordement Diamètre 250 mm pour reliée la hotte sur une évacuation externe

Filtres à commander séparément. Prévoir 2 filtres en recyclage et 1 seul filtre si rejet vers l'extérieur.

Placard bas ventilés (FORMAHOOD PLV) :

Placard bas ventilé pour le stockage des bidons de formol 4 % neuf, pour la pompe et pour le bidon de formol de récupération en cas de débordement accidentel.

Equipé de 3 prises IP 65 protégées

Ventilation requise :

0.5 m:s au niveau de l'ouverture frontale.



CAHIER DES CHARGES FORMAHOOD TECHINTERLAB
